FACE-VCK190

框图

主要规格

FACE-VCK190平台

板卡主要外设

•   LPDDR4存储器 8GB (4x16Gb)；


•   DDR4 DIMM存储器 8GB；

•   HDMI输入/输出接口各1个；

•   以太网接口 x2;

•   USB-JTAG/UART接口1个;


•   USB2.0接口 1个；


•   SD卡接口1个；

•   SSF8654高速互联接口2个(支持PCIe)；


•   QSFP28 100G接口 4个；


•   SFP+接口 2个；


•   FMC+扩展连接器 1个

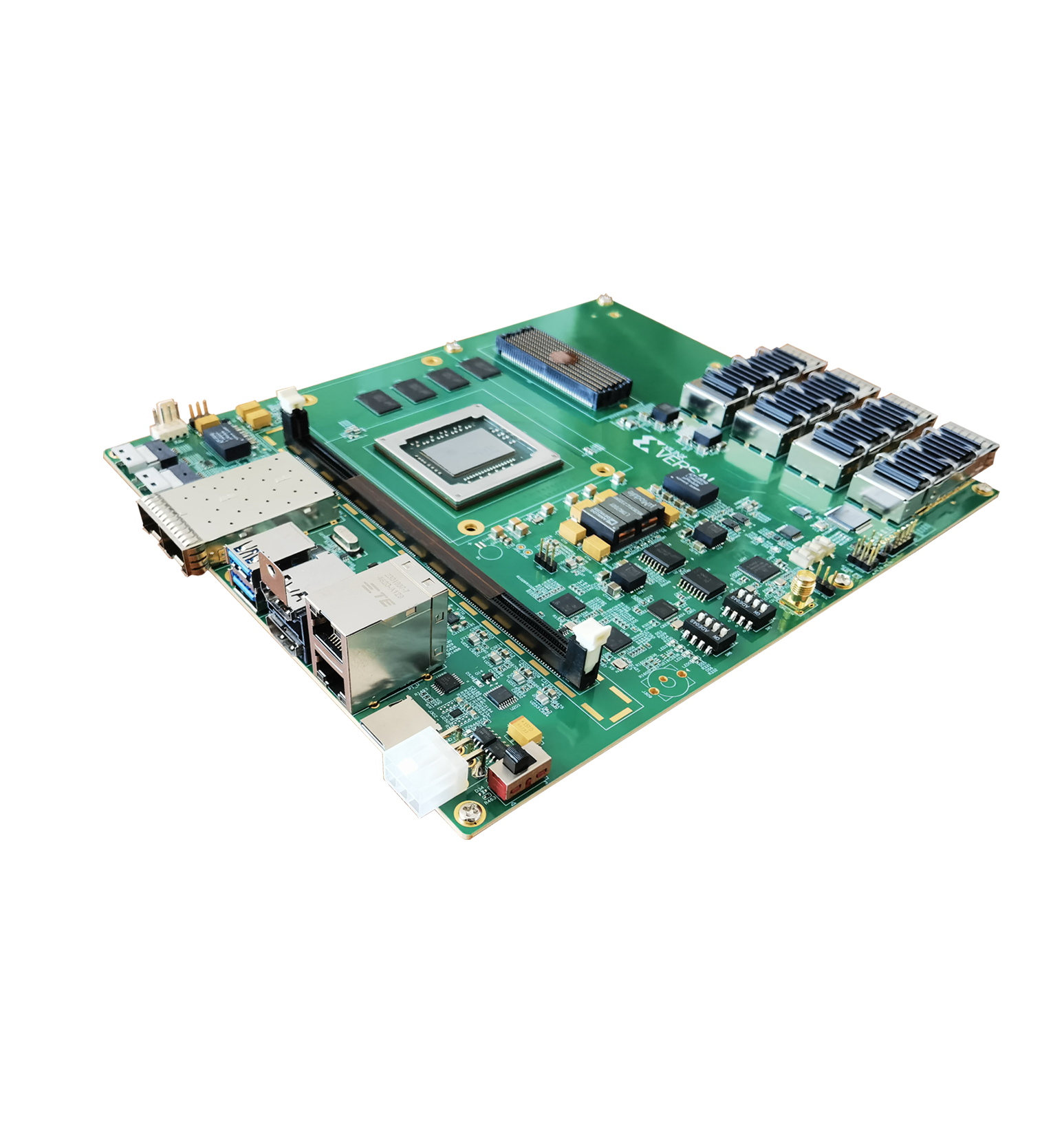

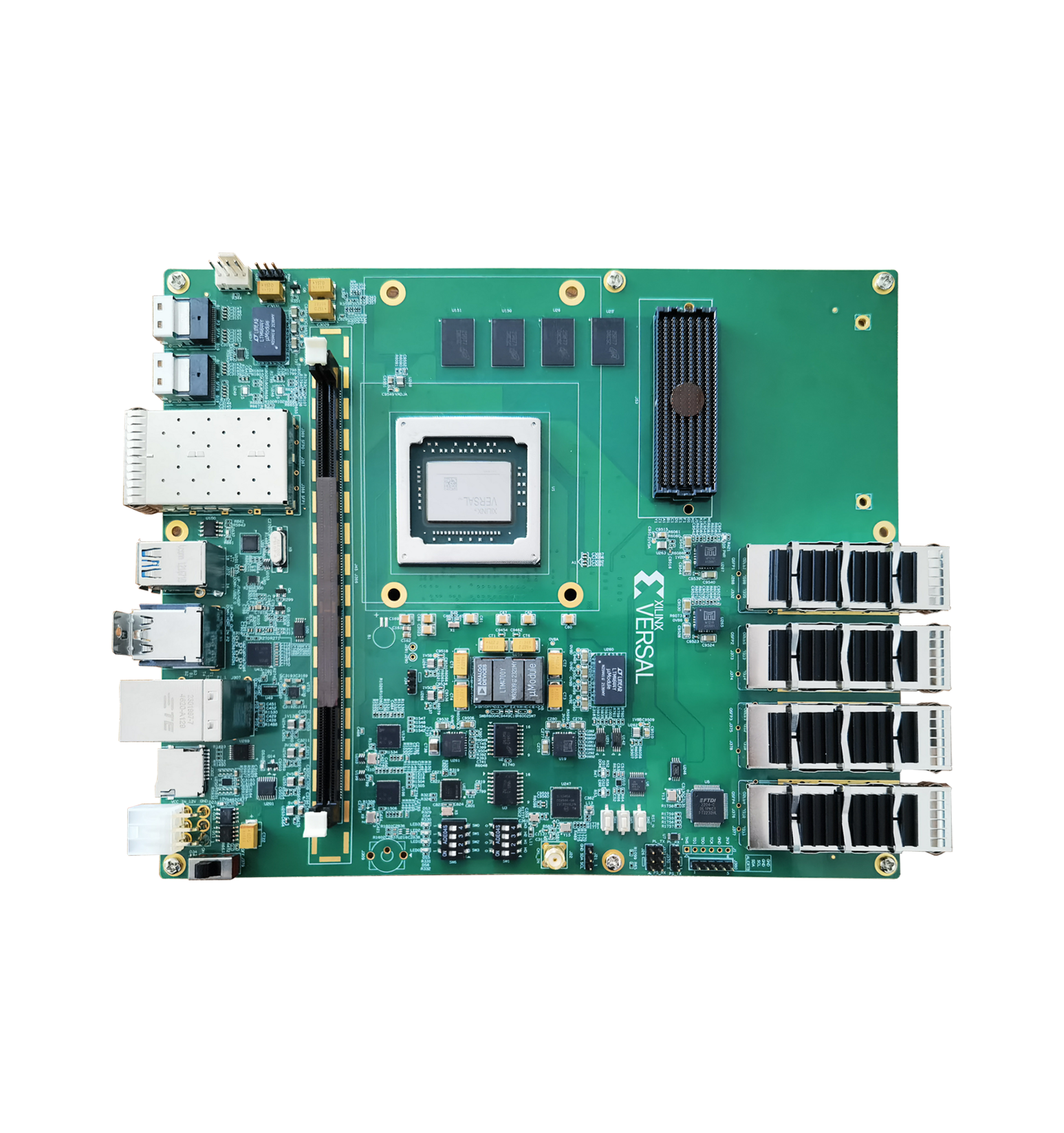

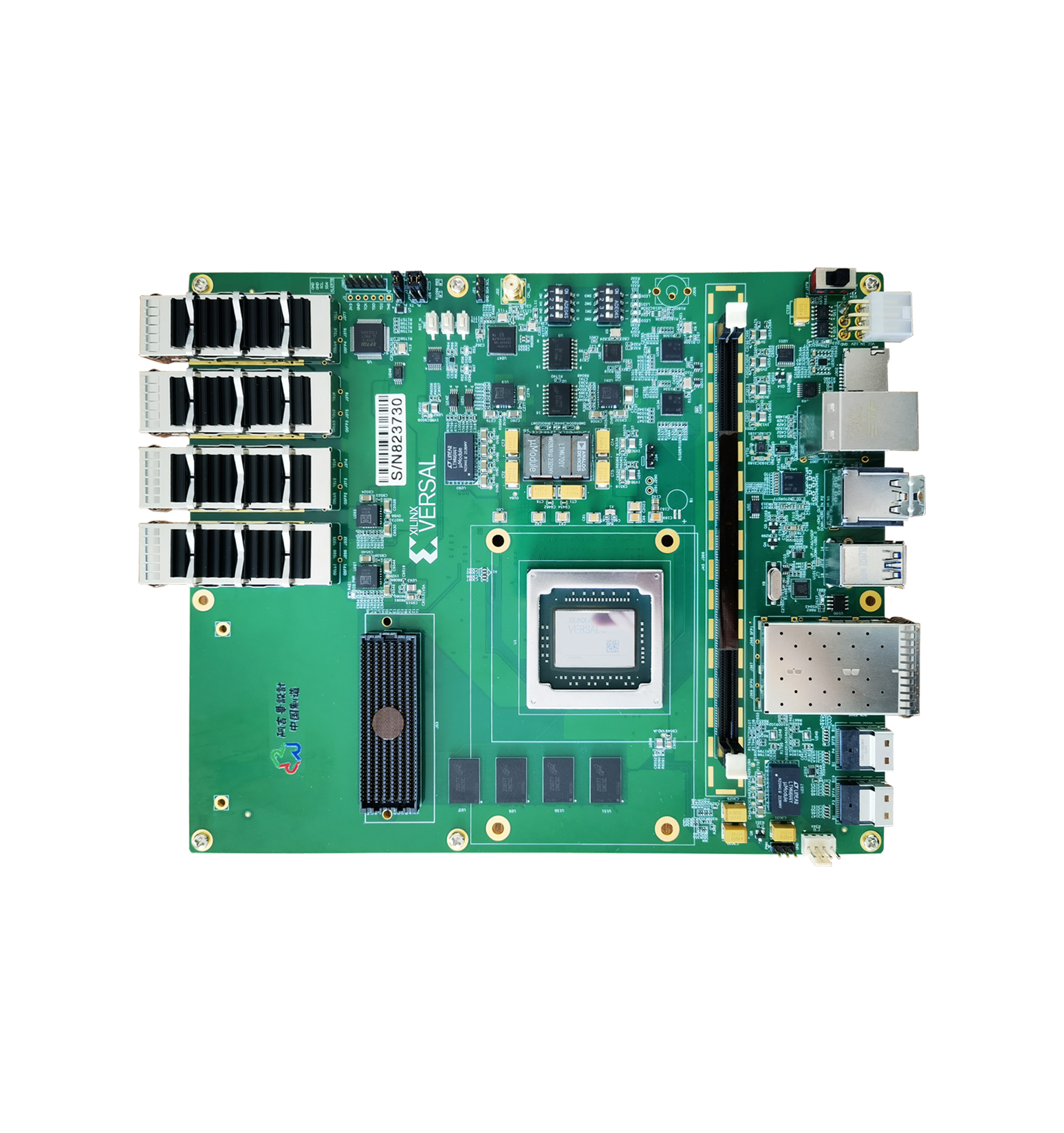

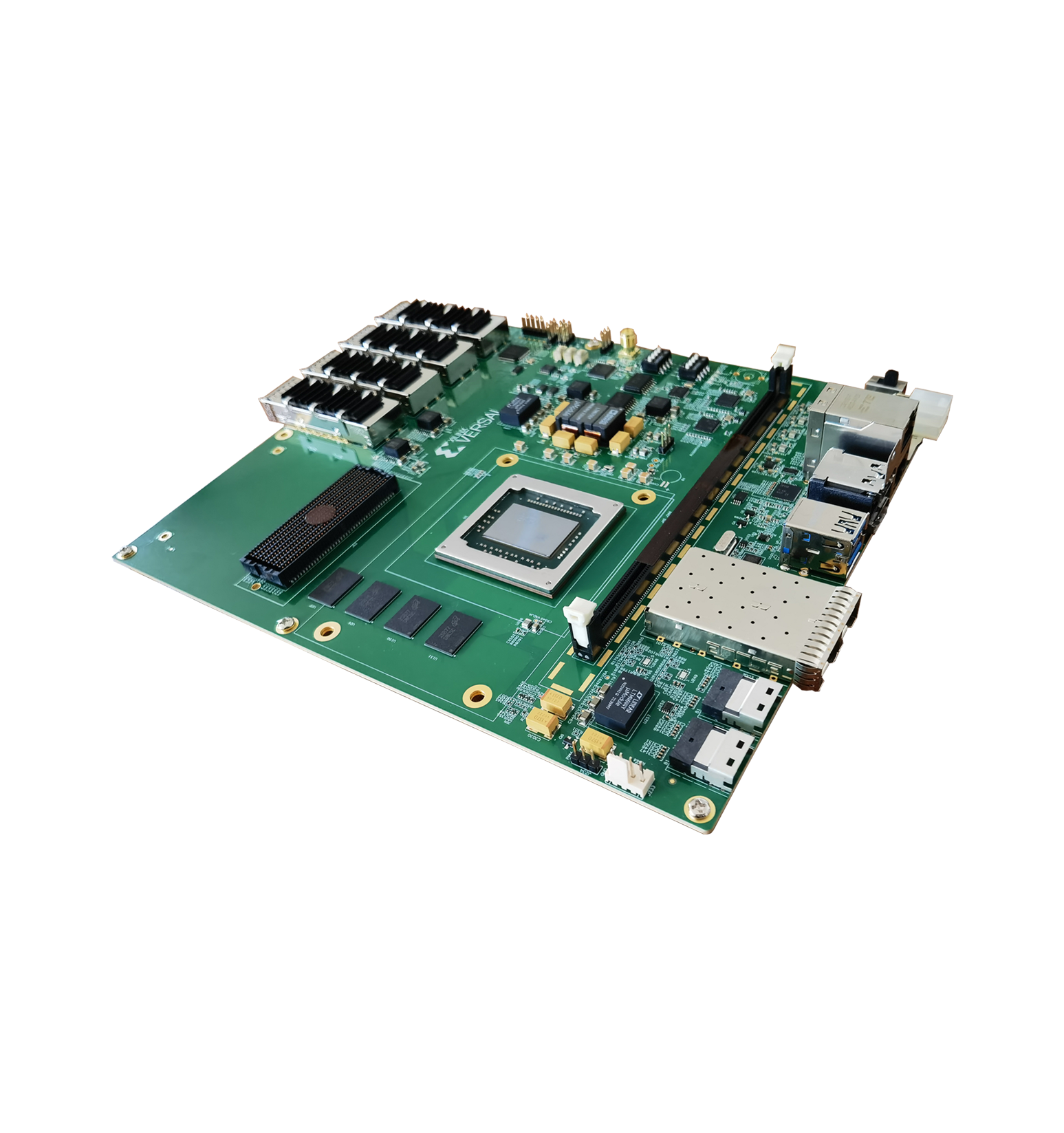

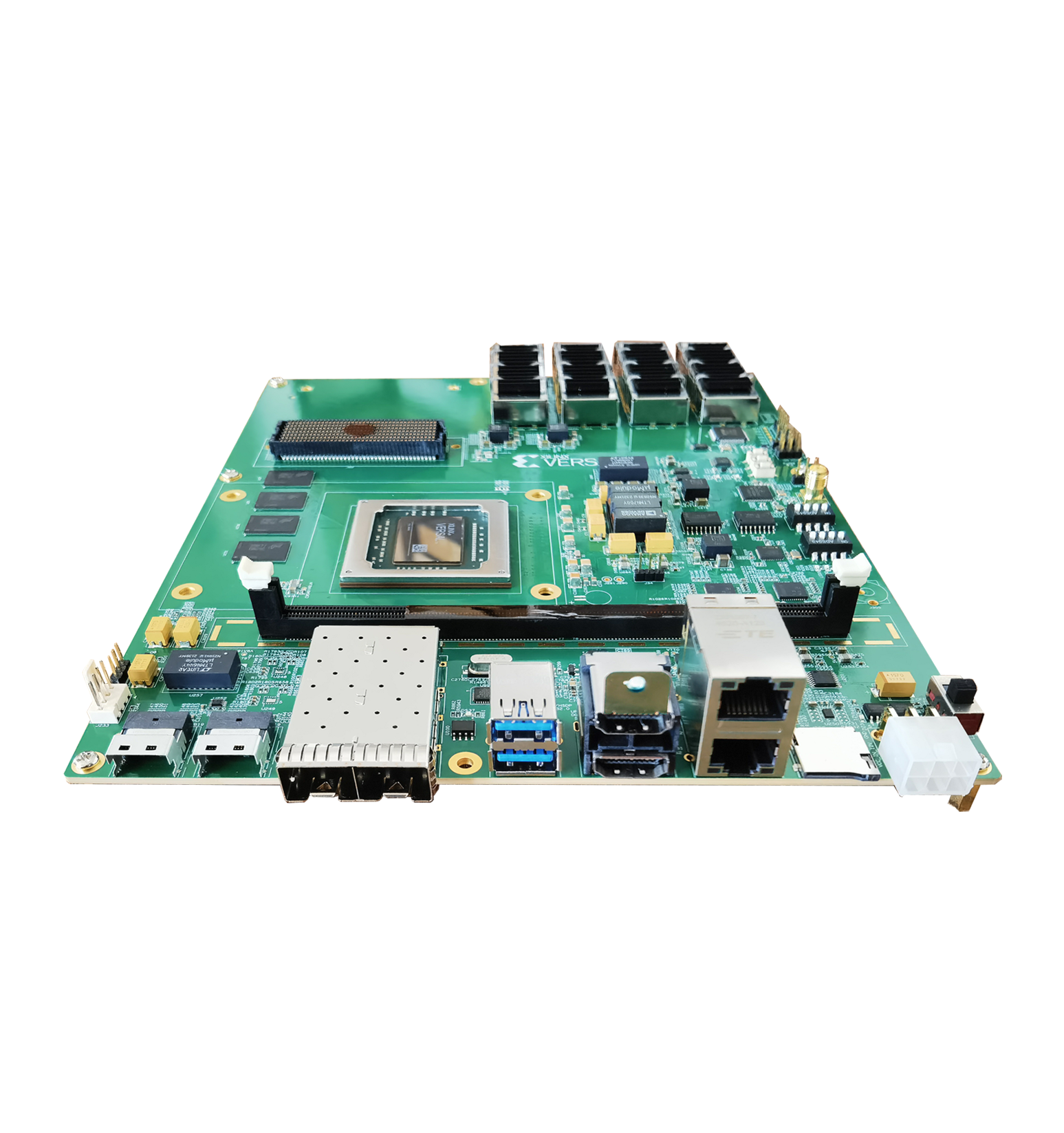

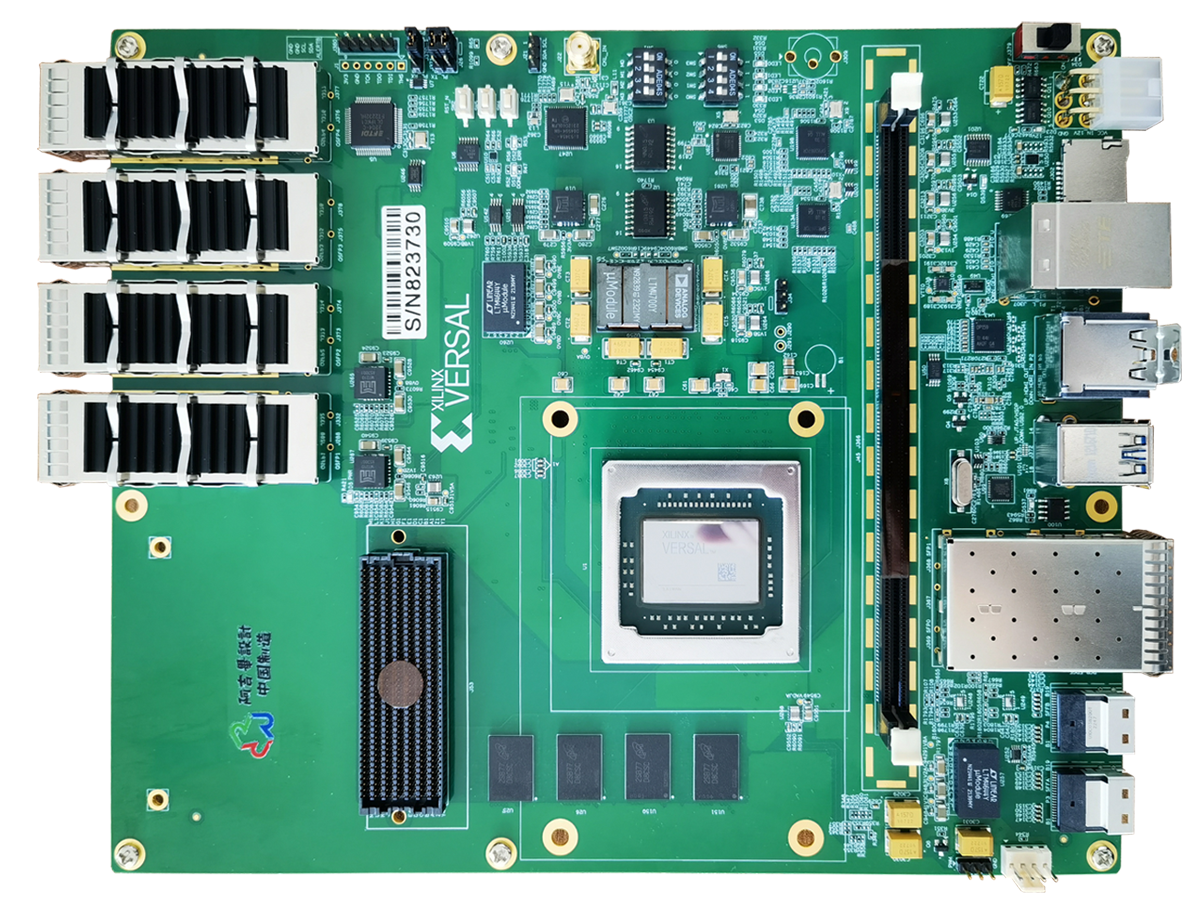

资源图

实物资源图如下：

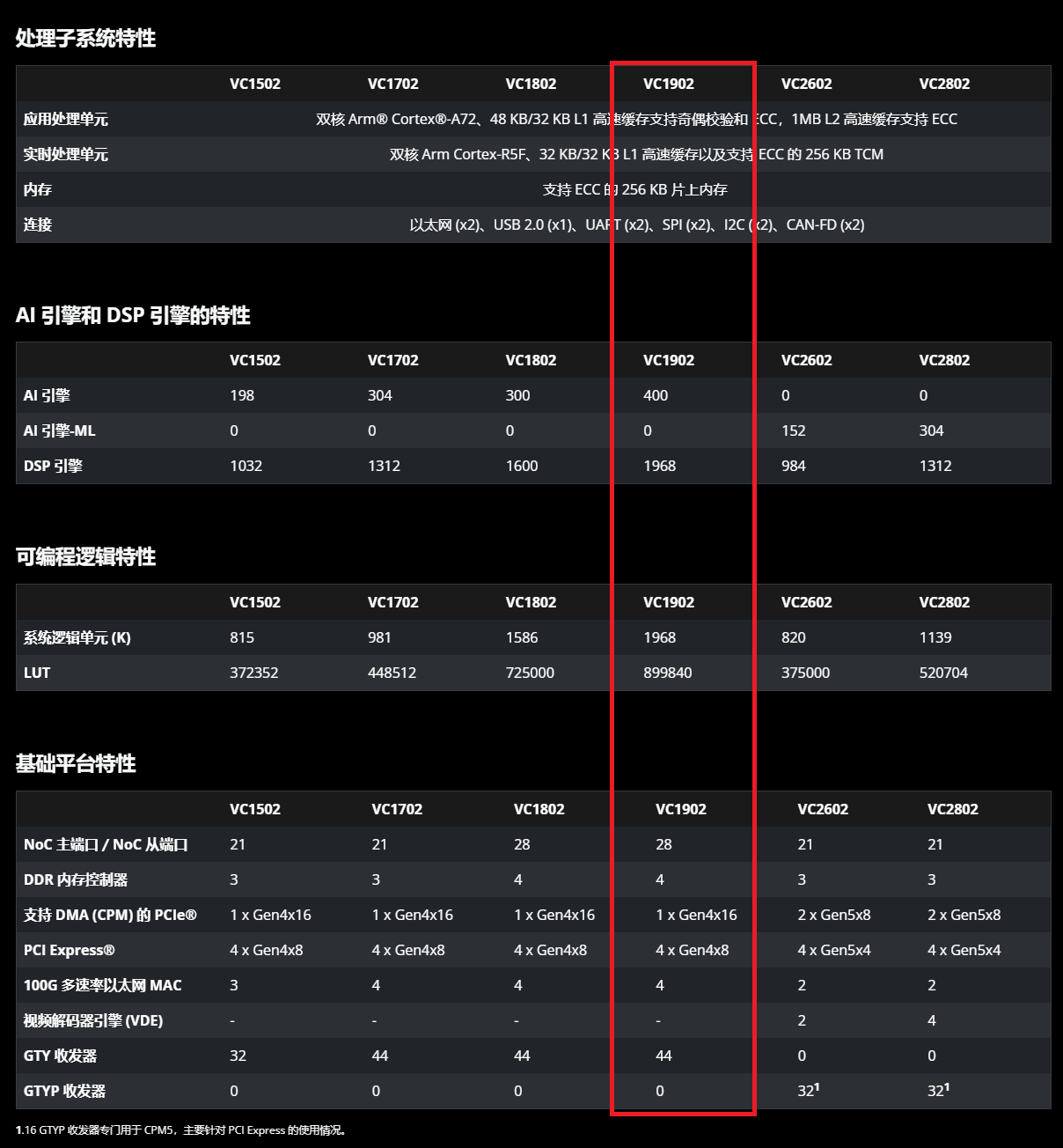

芯片资源

•  VC1902，其资源如下：

•     逻辑资源1,968,000 Logic Cells


•     触发器数量899,840


•     AI引擎：400

•     DSP引擎：1,968

•     应用处理单元双核 Arm® Cortex®-A72


•     实时处理单元 双核 Arm Cortex-R5F


主要参考设计

•     配套硬件接口测试工程

冷却

• 标准：主动散热


板卡外形

• 通用板型
