Virtex UltraScale+ XCVU19P
4GB 64bit DDR4 x1；
QSPI Flash存储器；
USB-TYPEA下载接口（支持JTAG与UART）；
FMC-HPC x6
SFF8654高速板间互联接口 x4
板载300Mhz、200Mhz用户时钟以及时钟可配置的时钟源，支持10路时钟可配置，用于提供GTY时钟或FPGA逻辑时钟；
板载温度、电压等传感器，可用于实时状态监控；
拨码开关x8，LEDx8；
FACE（FPGA Algorithm aCceleration Engine）FPGA算法加速开发引擎是基于FPGA可编程器件构建的一系列算法加速开发引擎平台。其旨在通过借助FPG丰富的可编程资源、并行算法实现搭配外围大容量DDR3/DDR4存储以及PCIe、QSFP、SATA等高速接口，助力高校和科研院所相关科研项目的算法开发与部署。
FACE-VU19P-A 大规模FPGA平台是 FACE系列的新产品。FACE-VU19P-A搭载16nm工艺的Virtex UltraScale+系列主器件;
XCVU19P主器件具有丰富的FPGA可编程逻辑资源，提供了强悍的算法原型验证能力，使设计人员能够模拟和原型化先进的ASIC和SoC，满足5G、AI、汽车电子、loT等领域的设计验证需求；有效提升芯片设计验证效率。
适用场景：ASIC验证、高性能计算系统原型开发等场景。
4GB 64bit DDR4 x1，速率支持2400Mhz；
配置存储：QSPI Flash存储器，2颗MT25QU01G用于存储启动固件；
支持JTAG与UART二合一的USB-TYPEA下载接口；
FMC-HPC x6
6个FMC-HPC均为全连接，即FMC的LA/HA/HB IO全部连接至FPGA主芯片; 每个FMC的IO参考电平可自主单独设置；
板载的6个FMC-HPC中，有4个FMC连接8lane GTY高速串行收发器，共32个GTY资料，每个速率可达25Gbps；
SFF8654高速板间互联接口 x4
每个接口连接有4lane GTY高速串行收发器，可用于高速板间互联，每个lane速率可支持至25Gbps以上，每个SFF8654x4接口可支持100Gbps的板间互联；
板载300Mhz、200Mhz用户时钟以及时钟可配置的时钟源，支持10路时钟可配置，用于提供GTY时钟或FPGA逻辑时钟；
板载温度、电压等传感器，可用于实时状态监控；板载有8位拨码开关与8路LED指示灯；

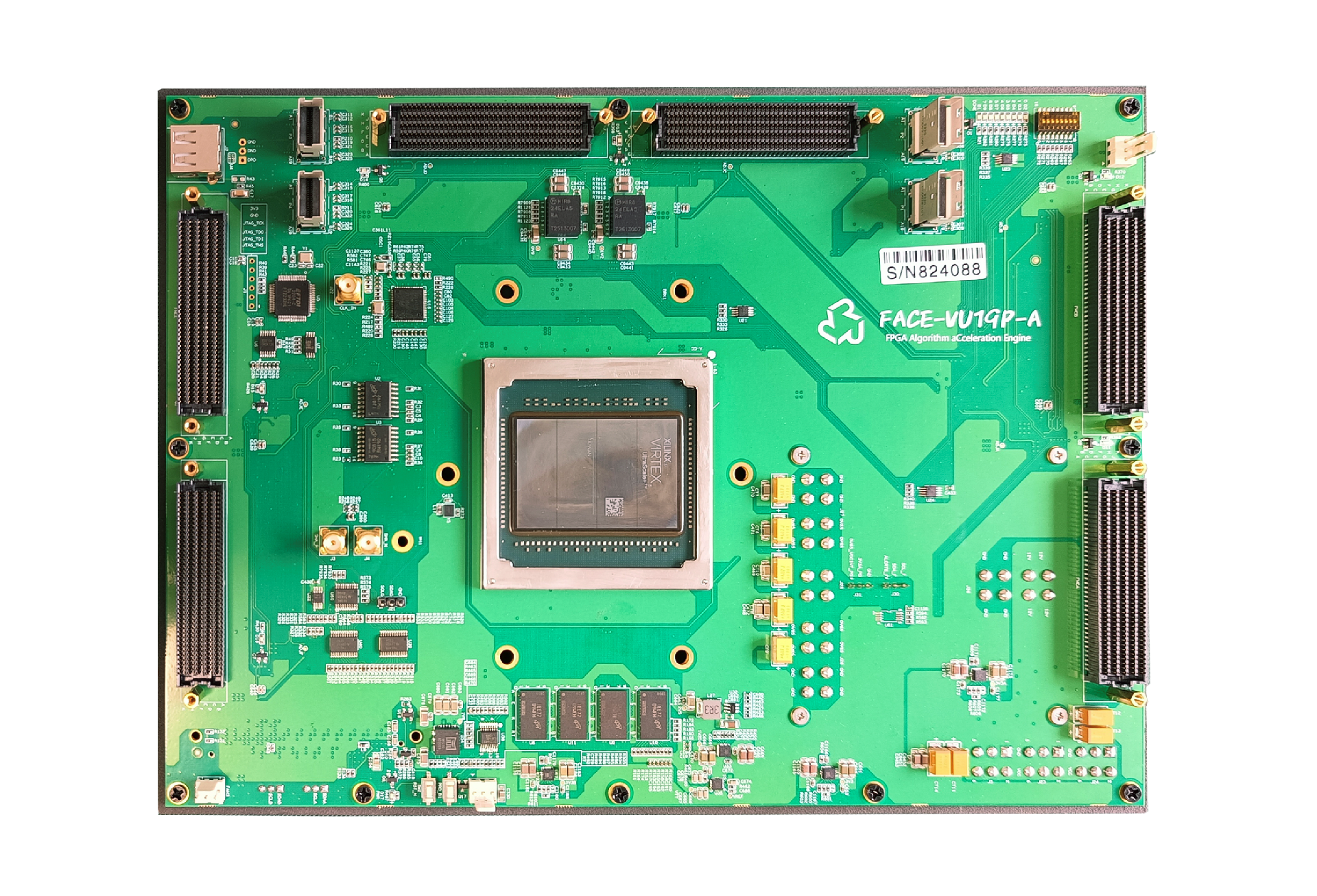

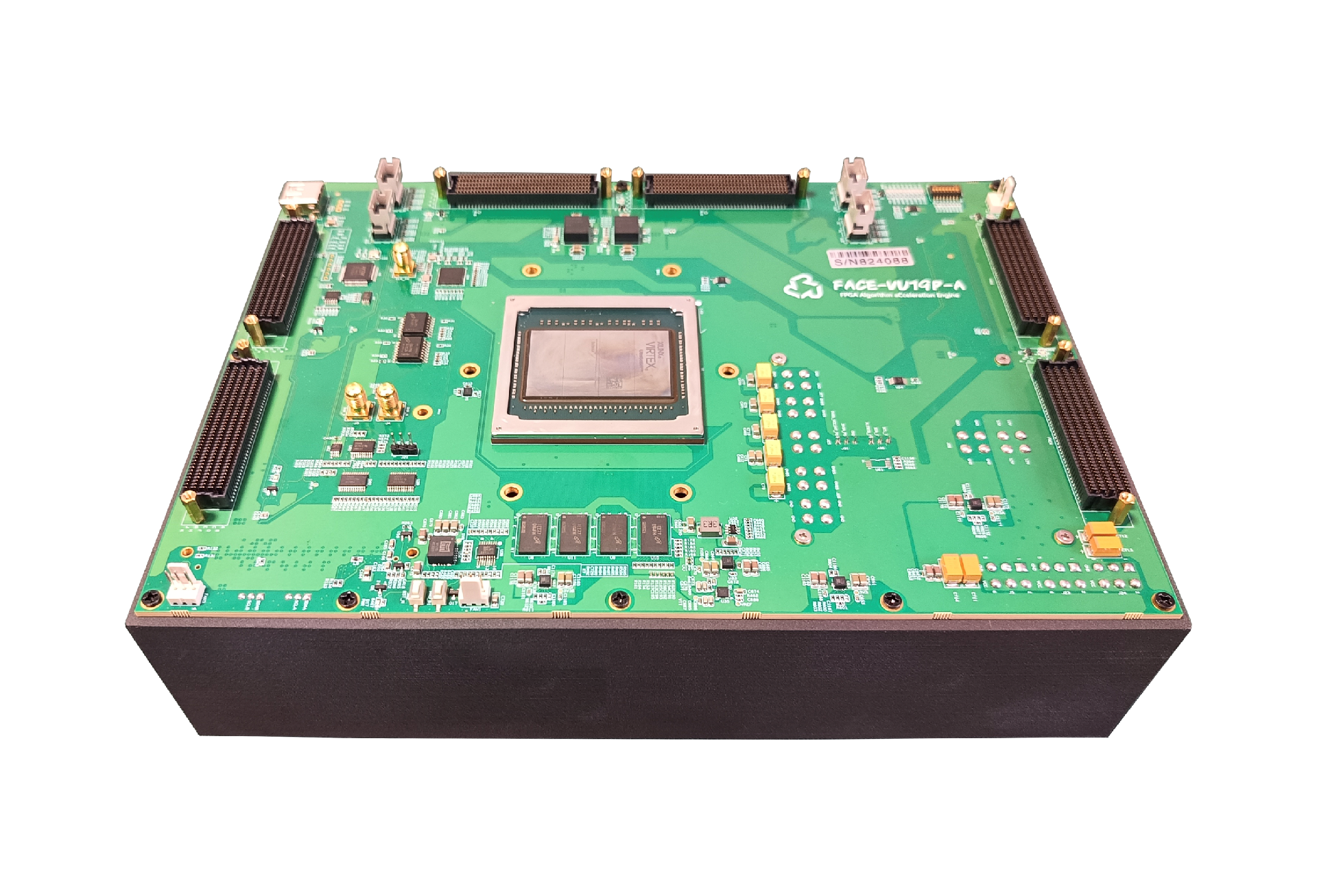

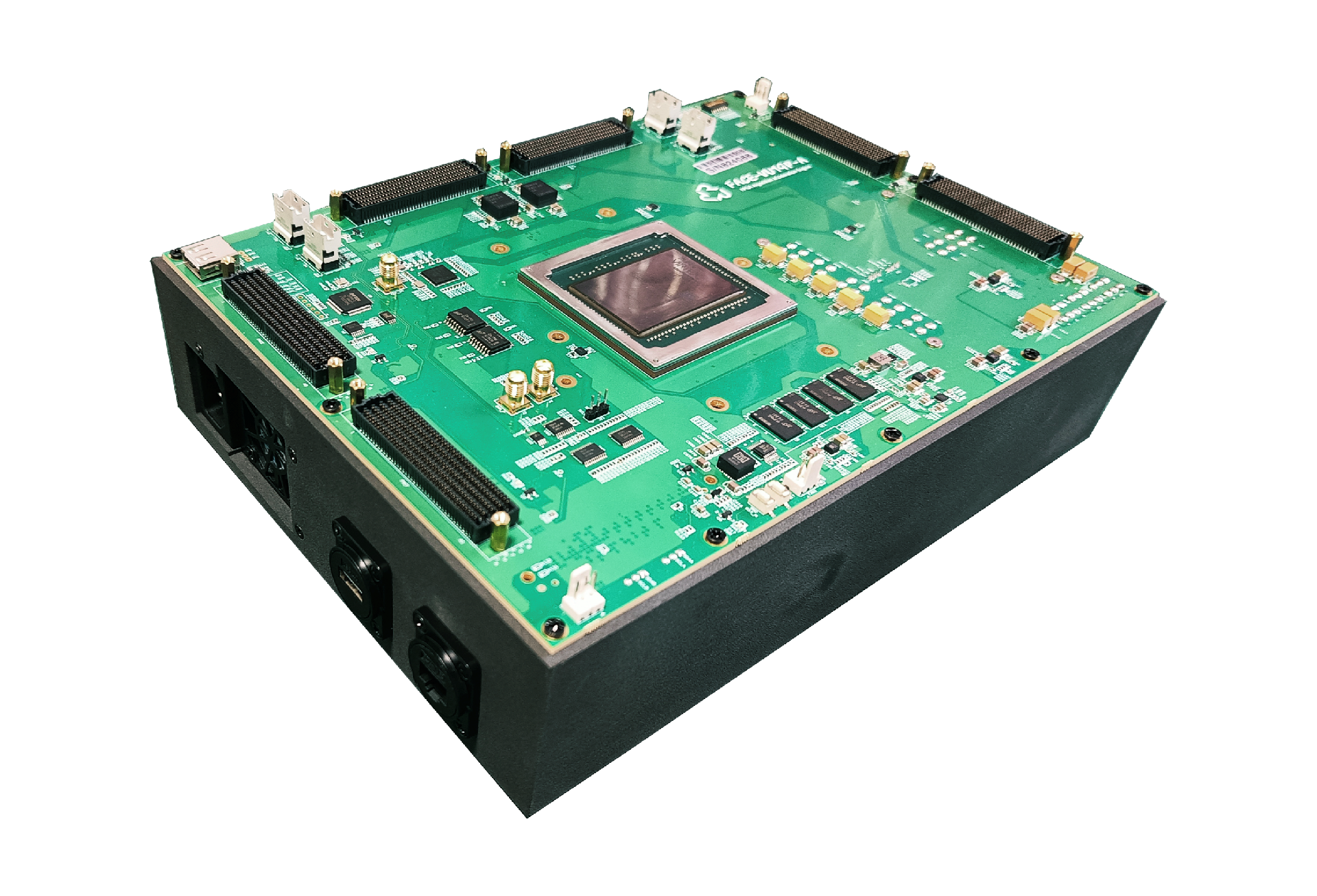

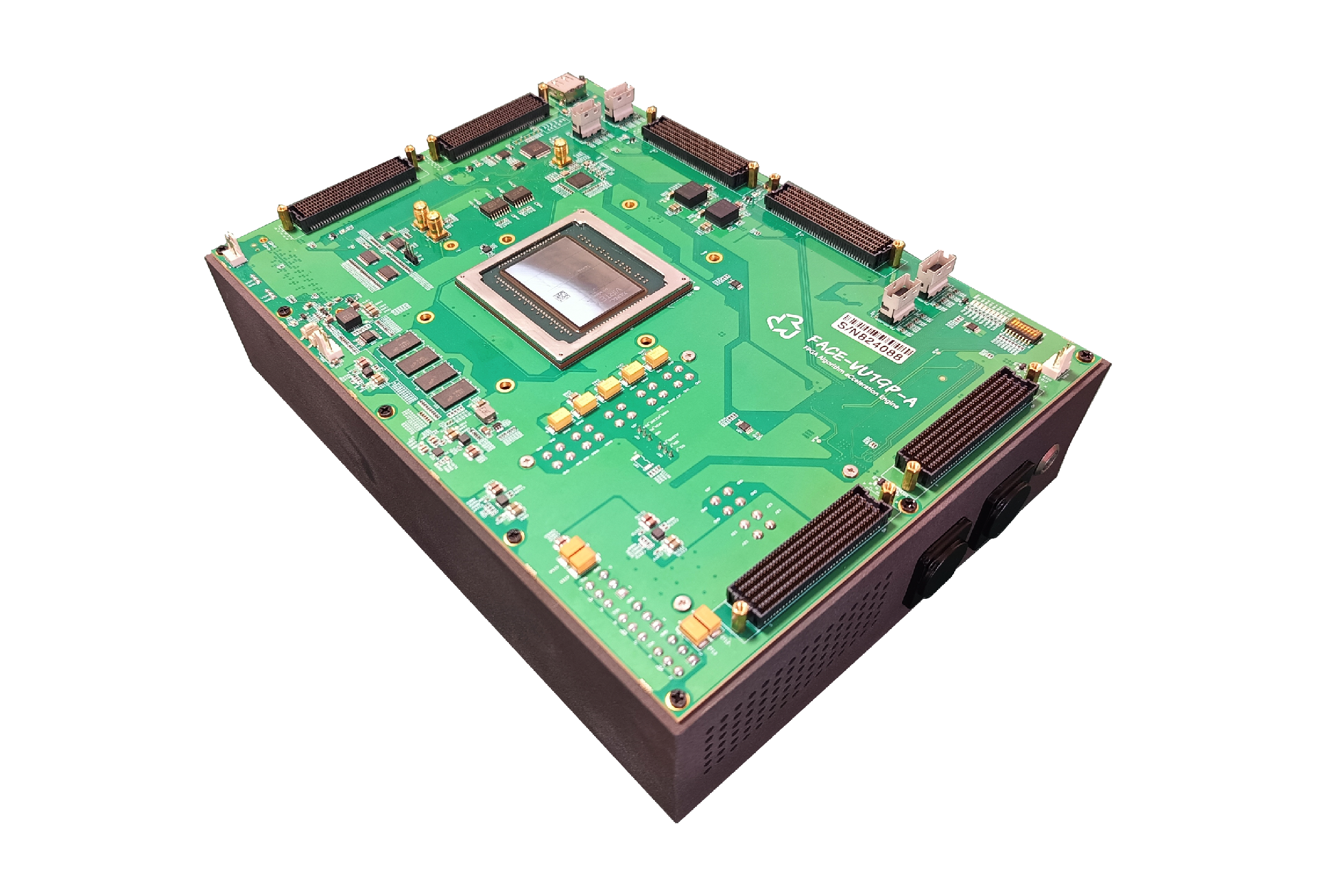

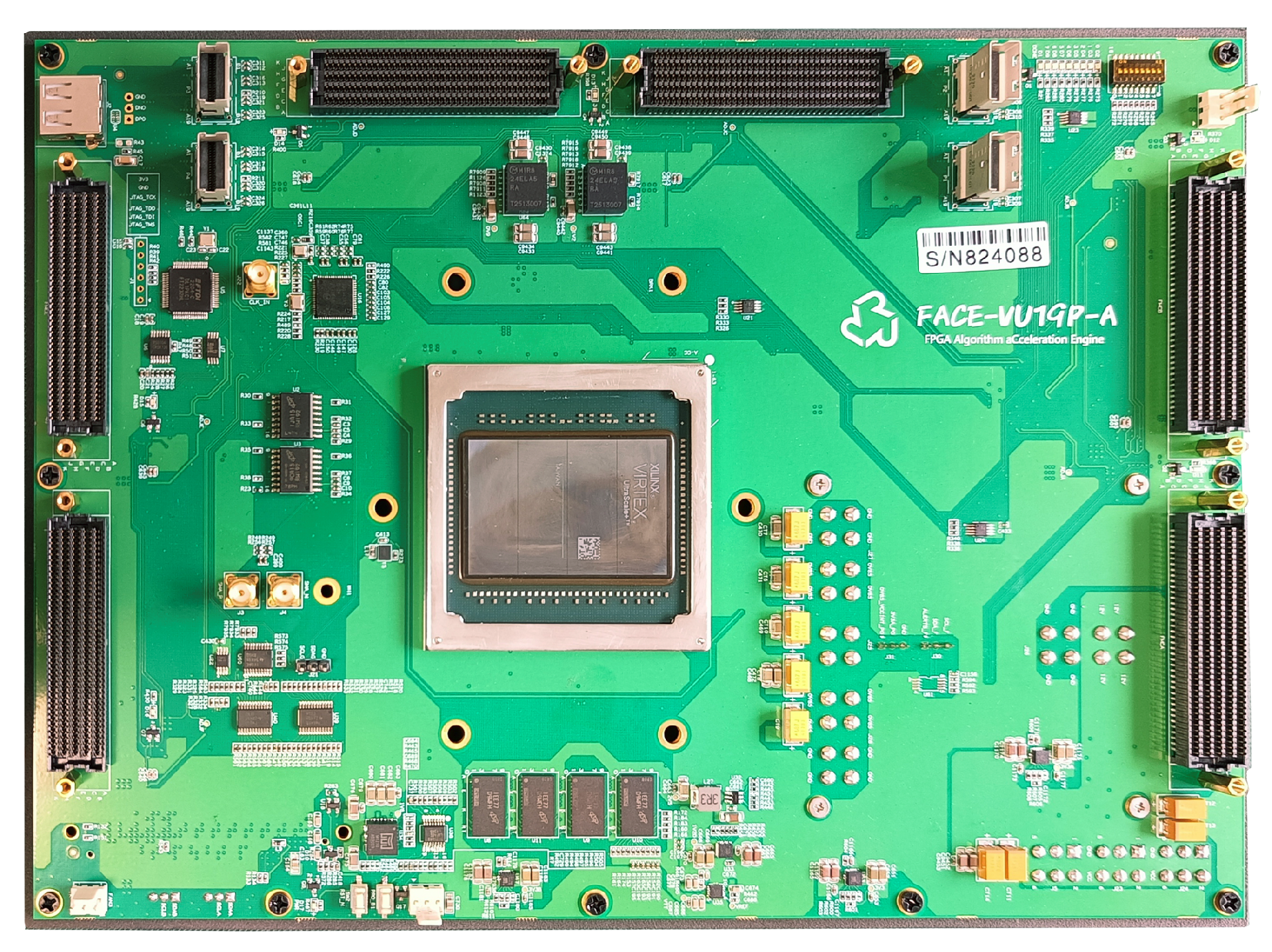

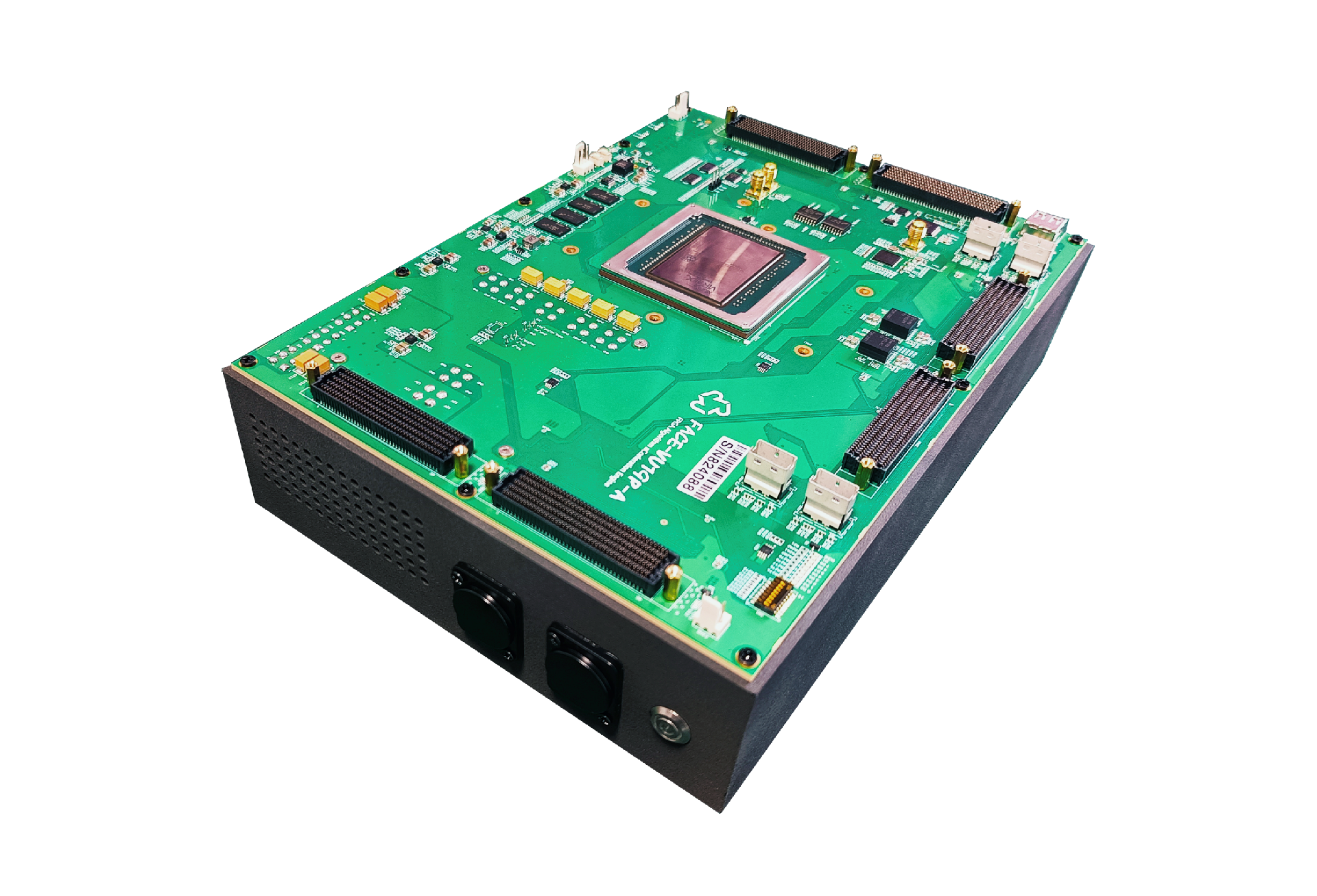

实物资源图如下：

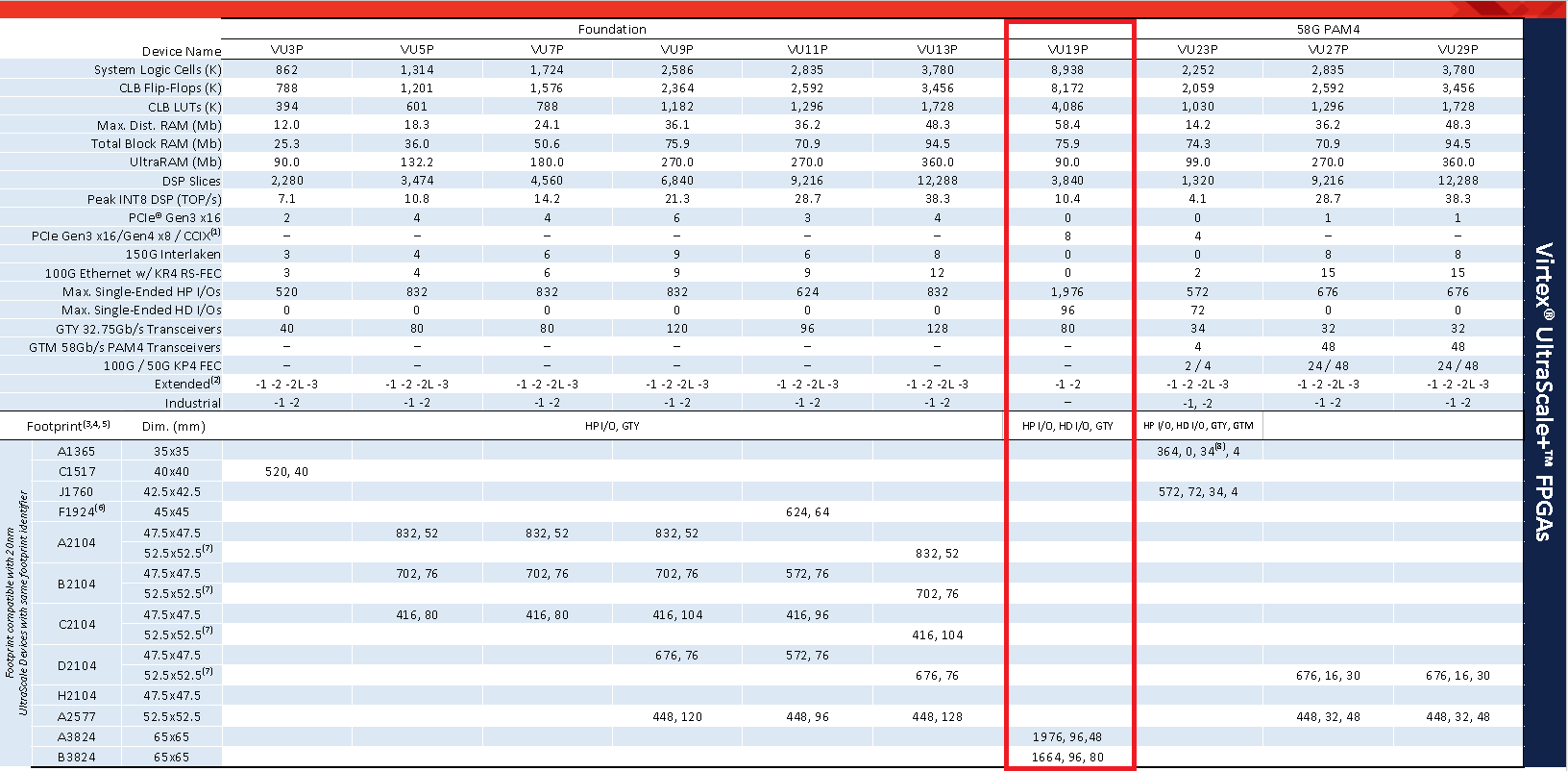

XCVU19P，其资源如下：
逻辑资源8,938,000 Logic Cells
触发器数量8,172,000
BRAM存储容量75.9Mb
DSP核心数量3,840个
高速串行收发器GTY（32.75Gb/s Max Rate）80个
配套硬件接口测试工程
上位机监控软件（监控板卡温度、电压和电流等状态），板卡FMC VADJ电平配置，10路差分时钟的频率配置等功能
标准：主动散热
板卡电源设计可支持为VCCINT提供高达200A以上的电流；配套提供ATX电源，为板卡提供充足稳定的电源供应
通用板型
